Konstrukce stroje |
 |
Rám a pohon žacího ústrojí

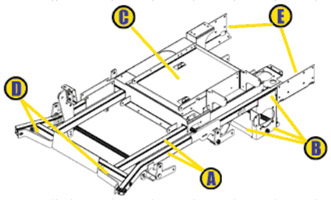

Dvojitý čtyřhranný rám s velkou tuhostí je u strojů SCAG STT (Turf Tiger) standardem nejen v komunálním nasazení.
-
Dvojitý tuhý rám stroje STT.
Celosvařovaná konstrukce rámu.
-
Umístění kolových hydromotorů vyžaduje vícebodové připevnění
vysoce zpevněné konzoly - křížovém suportu, který je součásti svařence nosného rámu stroje SCAG.
-
32l resp. 38l palivová nádrž je centrálně umístěna v nosném rámu stroje. Umístění palivové nádrže zaručuje velmi nízké těžiště stroje.
Poloha nádrže je téměř v ose s hnacími koly a ve středu těžiště stroje, což přispívá k vysoké stabilitě při otáčení.
Pod sedadlem tak nejsou umístěny žádné mechanické části stroje.
-
Zpevněná konstrukce přední části rámu spolu s odnímatelnými rameny pivotních předních kol pro případnou demontáž
po čelním nárazu.
-
Součástí celého rámu je univerzální konzola v zadní části pro umístění spalovacího motoru s vlastním chladičem.
Olejový chladič hydraulického okruhu je umístěn před motorem pro co největší přívod vzduchu zaručující maximální výkon.
Olejový chladič hydraulického okruhu - dvojité hydrauliky:
-
Vysoká životnost hydro-komponentů
-
Nízká pracovní teplota hydraulického oleje
-
Redukce viskozity oleje
-
Umístění chladiče, kde je maximální přívod vzduchu pro nejoptimálnější
chlazení pro maximální výkon
-
Duální rozvod hydraulického okruhu levou a pravou stranou samostatně
-

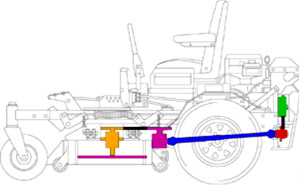

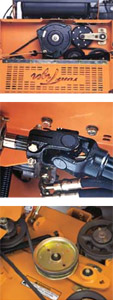

Výkon a kroutící moment spalovacího motoru přenáší na žací ústrojí vysoce výkonná
elektromagnetická spojka s brzdou Ogura GT3.5.
-
Prostřednictvím kevlarového klínového řemene PTO je přenos výkonu veden k žacímu ústrojí přes
kloubovou kardanovou hřídel přizpůsobující se poloze žacího ústrojí.
-
Kloubová kardanová hřídel na straně
žacího ústrojí je spojena s 90° úhlovou
převodovkou, která pomocí samonapínacího
klínového řemene přenáší rozvod na
jednotlivé nože.
-
3 nožové hřídele, každá v litinovém domečku
uloženém v 3-stěnném skeletu žacího
ústrojí, zajišťují rotaci žacích nožů.
Žací ústrojí Velocity Plus / STT
Všechna 3-nožová žací ústrojí Velocity Plus jsou vyrobena ze silnostěnné oceli, domeček nožové hřídele v trojitém uložení.
Pohon ústrojí je řešen prostřednictvím samonapínacích bezúdržbových klínových řemenů nebo kardanovou kloubovou hřídelí.
SCAG nabízí několik žacích koncepcí: stranový výhoz, zadní výhoz, mulčování "Hurricane Plus", sběr a extenzivní mulčování.
Uložení nožové hřídele.
Uložení žacích nožů a konstrukce uložení nožové hřídele v litinovém domečku je
"srdcem" každého žacího stroje. Za 1 běžný pracovní den (8 hodin) se nožová hřídel
spolu s žacím nožem otočí více než 1,8 milión krát.
Týdně tzn. 9 miliónů otáček! Litinový domeček je precizně opracován na speciálním
obráběcím centru Mazak za účelem velmi přesného usazení kuželíkových ložisek.
Všechny litinové domečky jsou ručně smontovány, naplněny mazacím tukem
a funkčně zkontrolovány přímo ve výrobním závodě SCAG. Oproti běžným hliníkovým
domečkům jsou pevnější, tužší a velmi rychle odvádí teplo.
Navíc jsou daleko odolnější proti přímému nárazu do domečku.
Kuželíková valivá ložiska snesou oproti kuličkovým větší radiální a axiální zatížení.
-
Kuželíková ložiska s více než 50% vyšší životností oproti kuličkovým.
-
Litinová ocelová skříň domečku nožové hřídele.
-
Nožová hřídel o průměru 28,5 mm z tvrzené oceli. Velký průměr pro
větší přenos výkonu a kroutícího momentu. Nožová hřídel je dutá
a prochází jí skrz šroub nože.
-
Mazací místo - je umístěno tak, aby se zamezil přístup k mazání
ze spodní části žacího ústrojí.
-
Ventil pro tzv. "přemazání".
-
Šroub nože, který prochází nožovou hřídelí, je zajištěn maticí v horní
části nad řemenicí. Díky tomuto řešení dojde při nárazu nožem
k prokluzu šroubu nože v nožové hřídeli a tím se výrazně prodlužuje
nejen životnost nože, hřídele, ale i klínového řemene, který
v tomto případě neproklouzne a tepelně se tak neznehodnotí.
MarbainTM nože.
Speciální materiál nožů. Nože z této oceli jsou velmi lehké, materiálově
typické pro žací nože. Díky nízké hmotnosti jsou nože tiché, potřebují
nižší výkon pro požadované otáčky a taktéž zbrzdí rychleji z pracovních
otáček při vypnutí žacího ústrojí elektromagnetickou spojkou PTO.
Nízká hmotnost žacích nožů disponuje vyšším žacím výkonem od spalovacího motoru stroje.
Žací nože s MarbainTM ocelí jsou tvrdší a odolnější než běžné žací nože z oceli. Zachovávají si delší životnost naostření,
není tedy zapotřebí je tak často brousit, jsou odolnější proti nárazu a jsou s porovnáním s jinými cenově velmi dostupné.
Tyto nože tak výrazně snižují provozní náklady strojů SCAG.
|
-
1 - standardní nůž pro stranový popř. zadní výhoz
-
2 - Low-Lift nůž pro stranový a zadní výhoz, nízká hlučnost
-
3 - Hi-Lift nůž pro stranový a zadní výhoz, taktéž pro sběr
-
4 - mulčovací nůž HurricaneTM pro intenzivní mulčování
|
|
|
|
